唯恩（WAIN) | M12圆形连接器选型指导

前面我们介绍过

【M12-D Code防转新结构】

 以及 【M12-D Code冷压型连接器】

今天小编将带大家学习下

如何快速准确的对唯恩M12圆形连接器

进行选型和型号转换。

敲黑板划重点啦！

读懂M12圆形连接器从以下几个方面入手：

一、技术选型：

○ 芯数/电气：从电气需求来选型。

○ 功能应用 ：从实际应用环境来选型。

○ 产品结构 ：从结构空间、客户现场接线等要求来选型

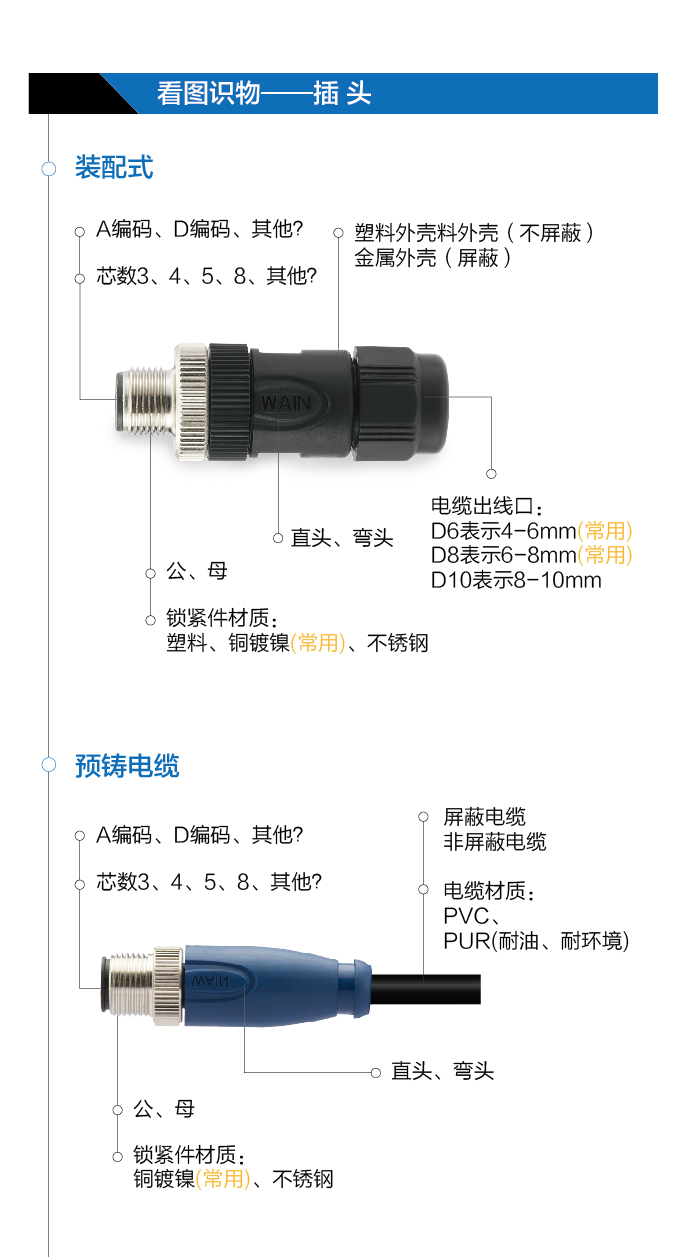

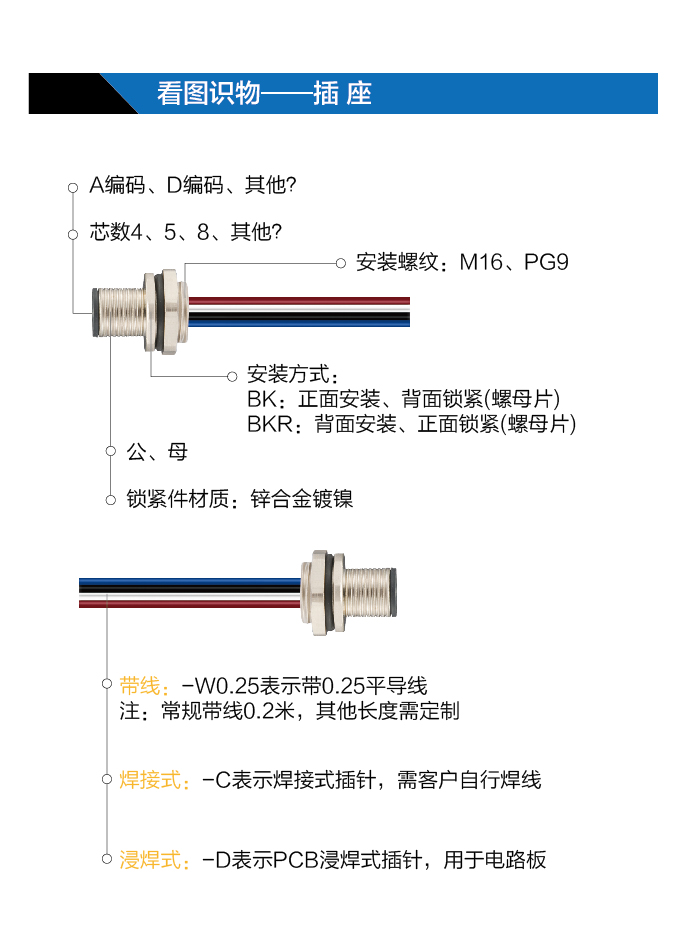

二、看图识物

○ 从图片或者实物判别产品的型号。

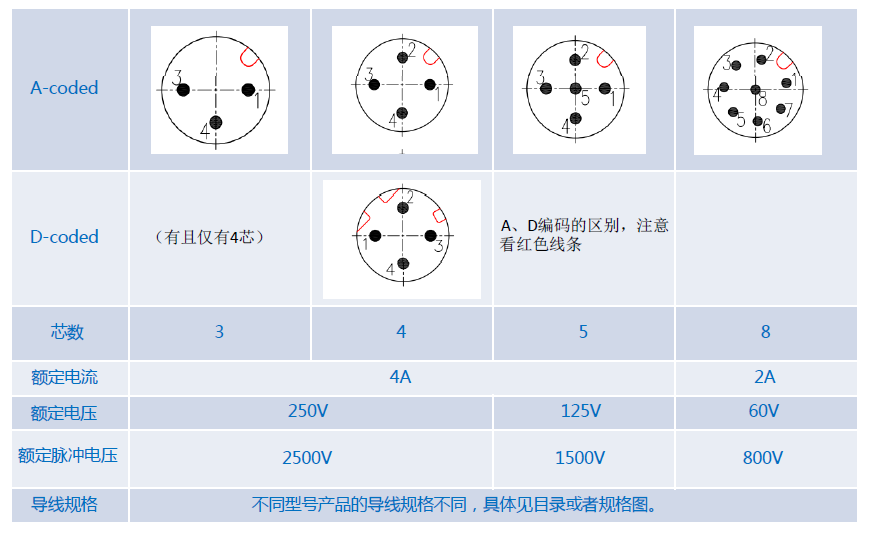

（1）.  技术选型 ——  芯数、电气选型指导

（2）.  技术选型 —— 功能应用选型指导

1. A-Coded:

主要应用于传感器、制动器配线、信号传输、低电压电力供应方面，

有屏蔽与非屏蔽两种，电流小于4A。

2. D-Coded:

主要应用于更高保护等级的工业以太网，

与RJ45连接器的要求相对应，

均带屏蔽，

传输速率100M以下以太网数据传输。

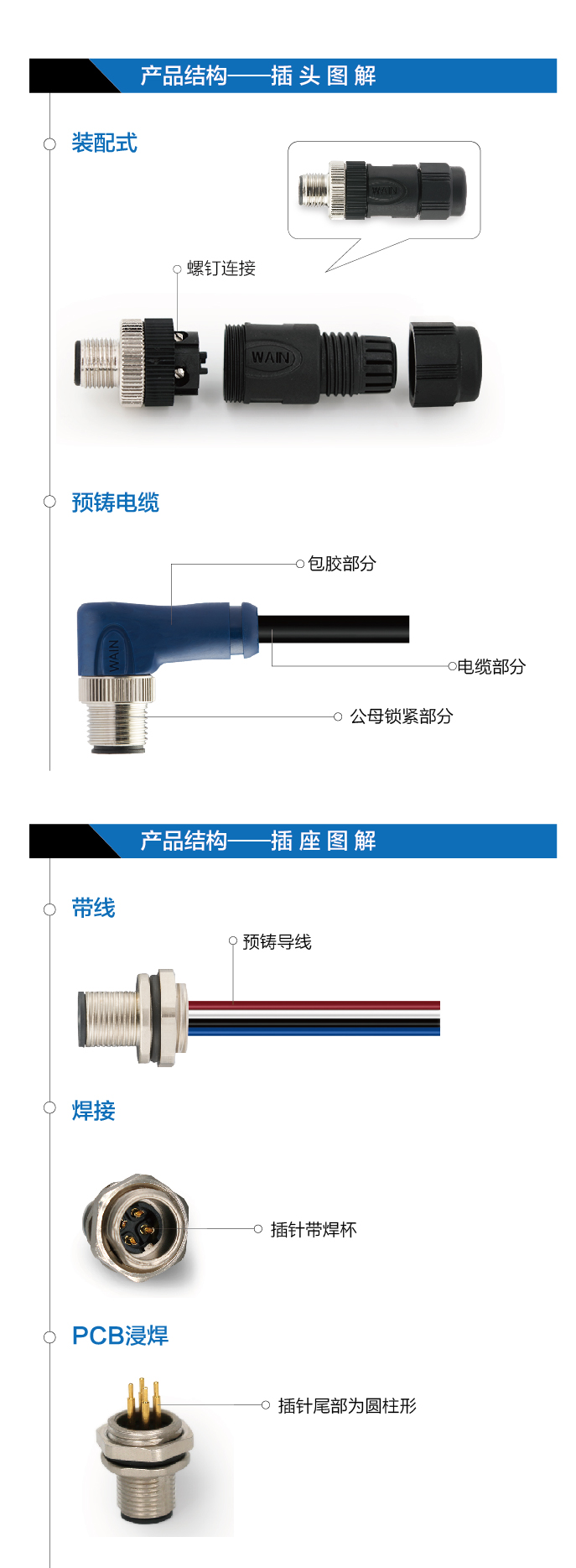

（3）.  技术选型 —— 产品结构选型指导

看到一个实物或图片，如何从一个图片中分解出产品的具体型号?

一个M12连接器，有哪几部分组成？需要确认哪及部分才能得到具体型号？

小提示

除了以上选型指导，你还可以通过对“唯恩M12圆形连接器的型号含义”进行解析！

是不是觉得一大串数字和字母组成的型号很难记？那是因为你不知道这其中所表达的含义，下面跟随小编一起探索这其中的奥秘吧！

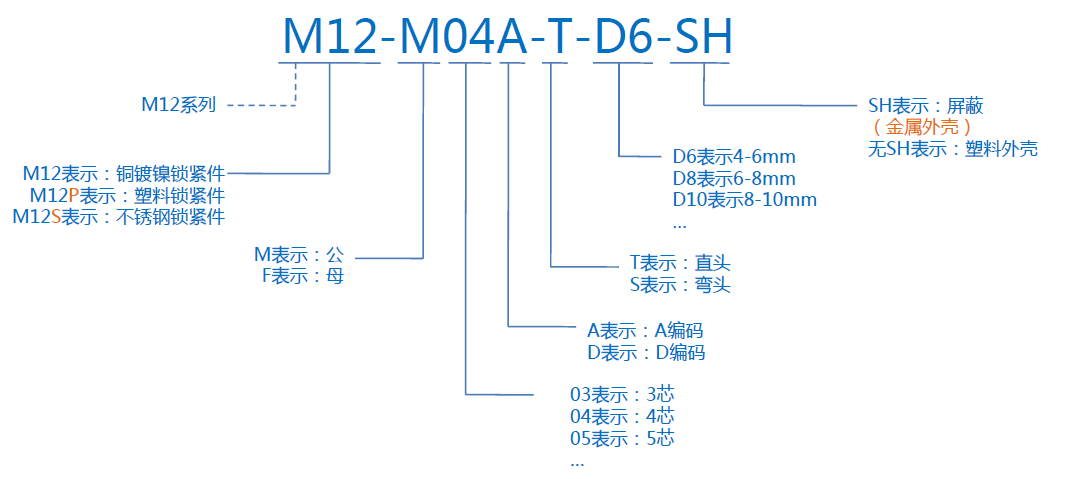

M12插头（装配式）型号含义

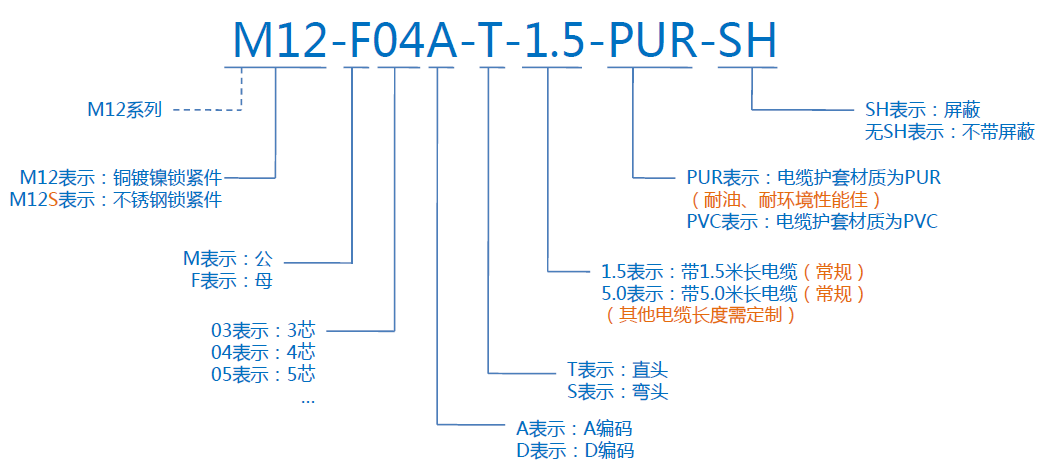

M12插头（预铸电缆）型号含义

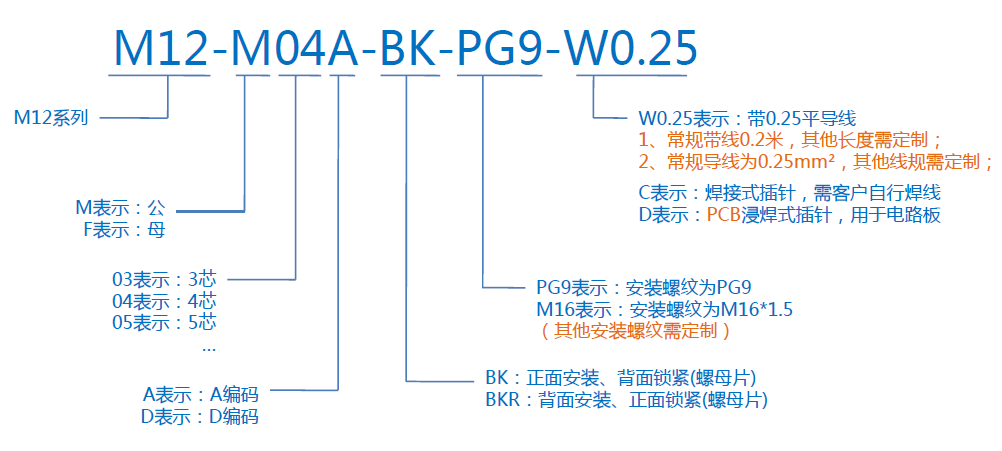

M12插座型号含义
